大傾角皮帶輸送機在采礦工業中發揮著重要的作用。
        在采礦工業中,運輸系統直接影響著整個礦山的生產和效益，輸送機是較為理想的連續運輸方式。

        目前礦山采用汽車、電機車和提升機等運輸都有缺點。

        膠帶運輸機具有運輸能力大、自動化程度高、操作維修方便、節省人力和能源以及運費較低等優點,在露天和地下開采中得到了廣泛的應用。

        特別是近年來發展起來的大傾角皮帶輸送機,克服了普通膠帶機受傾角制約的缺點以及其它運輸工具的不足。

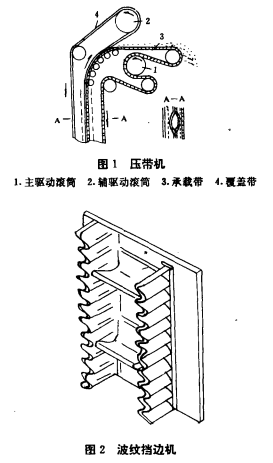

        目前,大傾角輸送機主要有兩種,即壓帶式和波紋擋邊式輸送機。壓帶機的工作原理就是將物料夾在兩條膠帶之間隨膠帶一起垂直輸送,如圖l所示。

        目前,它的運輸量可達400th/,提升高度可超過300m(鋼繩芯膠帶),運輸傾角可達90°。

        在礦山多用于地面轉運礦石(代替普通膠帶機),露天礦從平臺運送礦石到地表(代替汽車),以及井下垂直提升礦石到地面(代替礦井提升機)等場合。

        波紋擋邊機的膠帶結構是膠帶兩側有模壓波形板,底下有橫隔板,形成許多料斗,如圖2所示。

        在通過半徑小的內彎道時,波形側板能展開和合攏,使輸送機能在短距離內從水平順利地變成垂直提升。

        當膠帶寬度很大時,只要增加側板和橫隔板的高度即可進行垂直提升,目前兩者最大高度分別為630mm和600mm即可滿足所有膠帶寬度的要求。

        現在,這種輸送機的最大運輸量可達10000t/h,可提礦石最大塊度500mm,應用場合與壓帶機相似。
